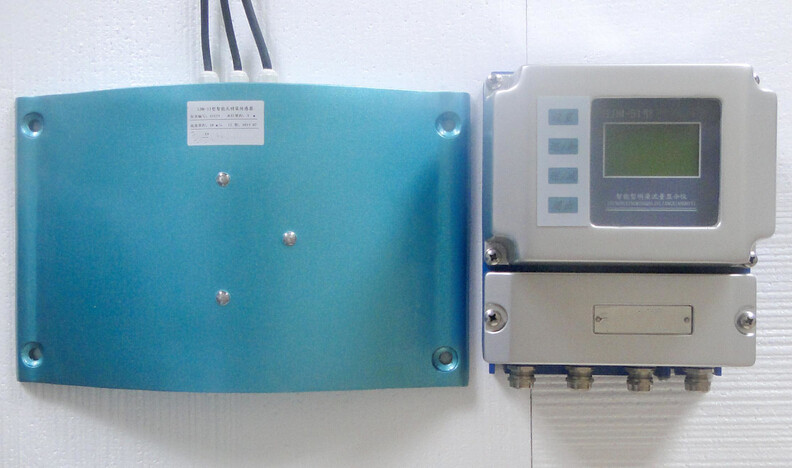

HY.LDM-51智能型明渠流量測量系統是由電磁流速計、超聲液位計、流量顯示儀三部分組成。廣泛用于小型河道、水庫、城市供水農用灌溉等矩形、梯形渠道、閘涵、量水堰及量水槽水流量的測量。它采用現代先進的嵌入式電子技術,解決了流速—水位面積法這一傳統的明渠流量連續測量的問題。
2. 產品的特點
2.1 流速測量范圍寬0.05-10m/s
2.2 流量測量精度不受下游、支流雍水、阻塞等因素的影響
2.3 測量渠道的直管段要求較短
2.4 標準渠道不需要改造可直接安裝使用,施工安裝費用低
2.5 儀表顯示及輸出功能齊全,可顯示水位、流速、流量等數據,并具有計算
機通訊接口232、485(可選)
2.6 具有停電計時、計次及時鐘功能
2.7 可采用多點流速同時測量,流量測量精度更加準確可靠。當渠道的水位高
于流速計時,顯示儀內部流量運算采用標準的水利數學模型來計算過流斷面的平
均流速;當渠道的水位低于流速計時,顯示儀內部流量運算采用曼寧公式法來計
算過流斷面的平均流量。
3.主要技術指標
3.1 測量范圍:流速0.01-10m/s; 瞬時流量≤10000 m3/s;水深0-20m; 渠底寬度≤20m。
3.2 測量精度:水位±2.0%;流速±1.0%; 流量0-10000±1.5%
3.3 顯示位數:水位5位; 流速5位; 瞬時流量5位; 累積流量10位。
4.工作原理

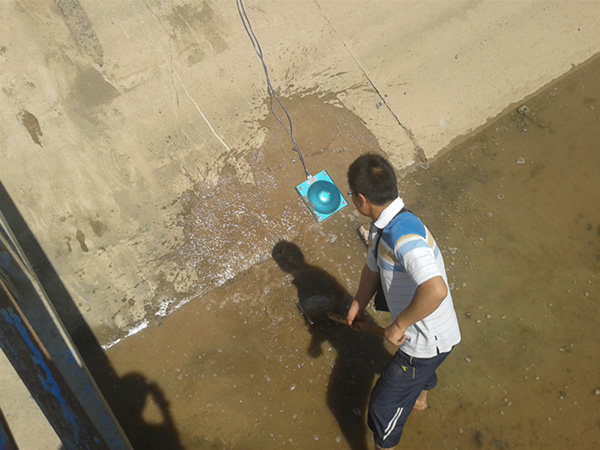

4.1 HY.LDM-51型智能型明渠流量測量系統是由流量顯示儀、電磁流速計、超聲液位計、三部分構成,流速計安裝于渠道中,測得水流速度轉換成4~20mA 標準電流信號通過電纜傳送給顯示儀。

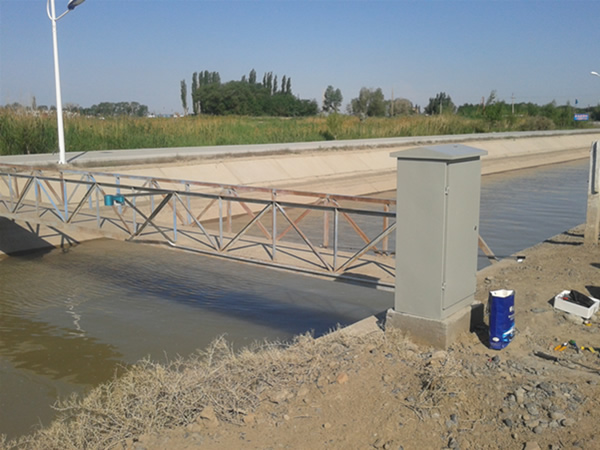

4.2 液位計安裝于流速計附近地點的渠道上部,測出位于流速計渠道橫斷面上
的水位深度值,同樣以4~20mA標準電流信號傳送給顯示儀。
4.3 顯示儀將流速信號、水位信號,以及在顯示儀內所設置的各種渠道參數通
過顯示儀內設置的水利數學模型進行數學運算,從而得到過水端面的水流量: 過
水端面流量=渠寬×(水位高度-泥位高度)×(平均流速×水利模型系數)。
