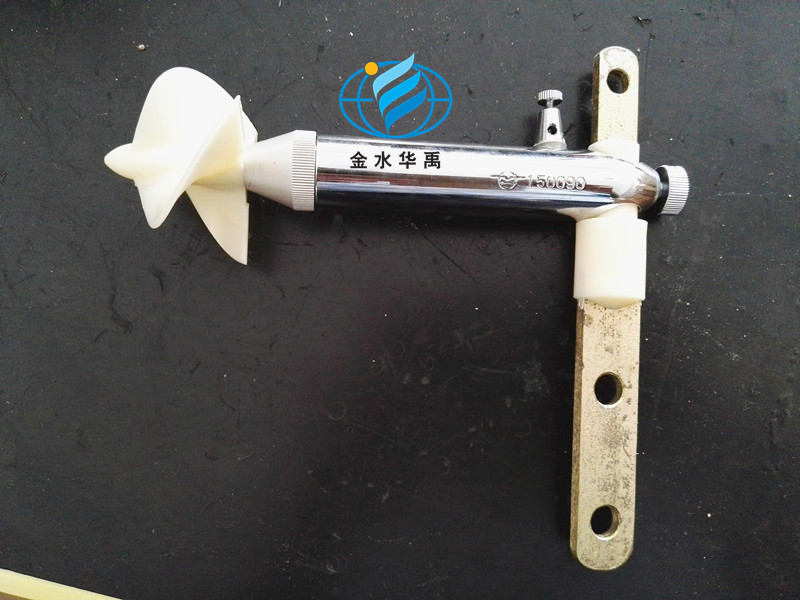

LS10型旋槳式流速儀

一、用　　途

LS10型旋槳式流速儀是一種水文測驗儀器，適用于一般河流、渠道、管道、涵洞等測量過水?dāng)嗝嬷蓄A(yù)定測點的水流平均速度，從而確定該斷面的流量。

二、主要技術指示

1.測速范圍：V＝0.10~4.0m/s;

2.工作水深：使用測桿實際水深不應大于1.2m；

使用懸桿固定在鉛魚上，則水深一般不大于24m；

3.工作水質：淡水（含有不過份的礦物質）或含有泥沙的渾水；

4.連續工作時數：≤10h；

5.儀器的起轉速度：V0≤0.08m/s；

6.檢定公式的均方差：m≤1.5%；

7.每二次信號間旋槳的轉數：20轉。

三、工作原理及其計算方法

LS10型旋槳式流速儀的工作原理是：當水流作用到儀器的感應元件旋槳時, 旋槳即產生回轉運動, 其回轉率“n”與流速“V”之間存在著一定的函數關系V＝f（n），此關系是通過檢定水槽的實驗確定的。實驗表明，當流速在0.1m/s以上時，LS10型旋槳式流速儀的檢定公式為一線性關系。

每架儀器檢定結果均附有如下的檢定公式：

V＝bn+a （對應于原標準的V＝Kn+C）

式中：

V－流速（m/s）；

n－旋槳回轉率，等于旋槳總轉數N（N＝20倍信號數）與相應的測速歷時T之比，即n=N/T(1/s)；

b－水力螺距（對應于原標準的K）；

a－儀器常數（m/s）（對應于原標準的C）。

b值和a值與旋槳的螺距及支承系統的摩擦阻力等因素有關，因此，對該部分的零件必須小心地使用和仔細地養護，否則將會影響到流速儀測驗的準確度。

測速歷時T按規定可選用100秒和50秒兩種，一般情況下選用100秒。
