M-400A1型活動覘標

使用說明書

一、活動覘標的用途

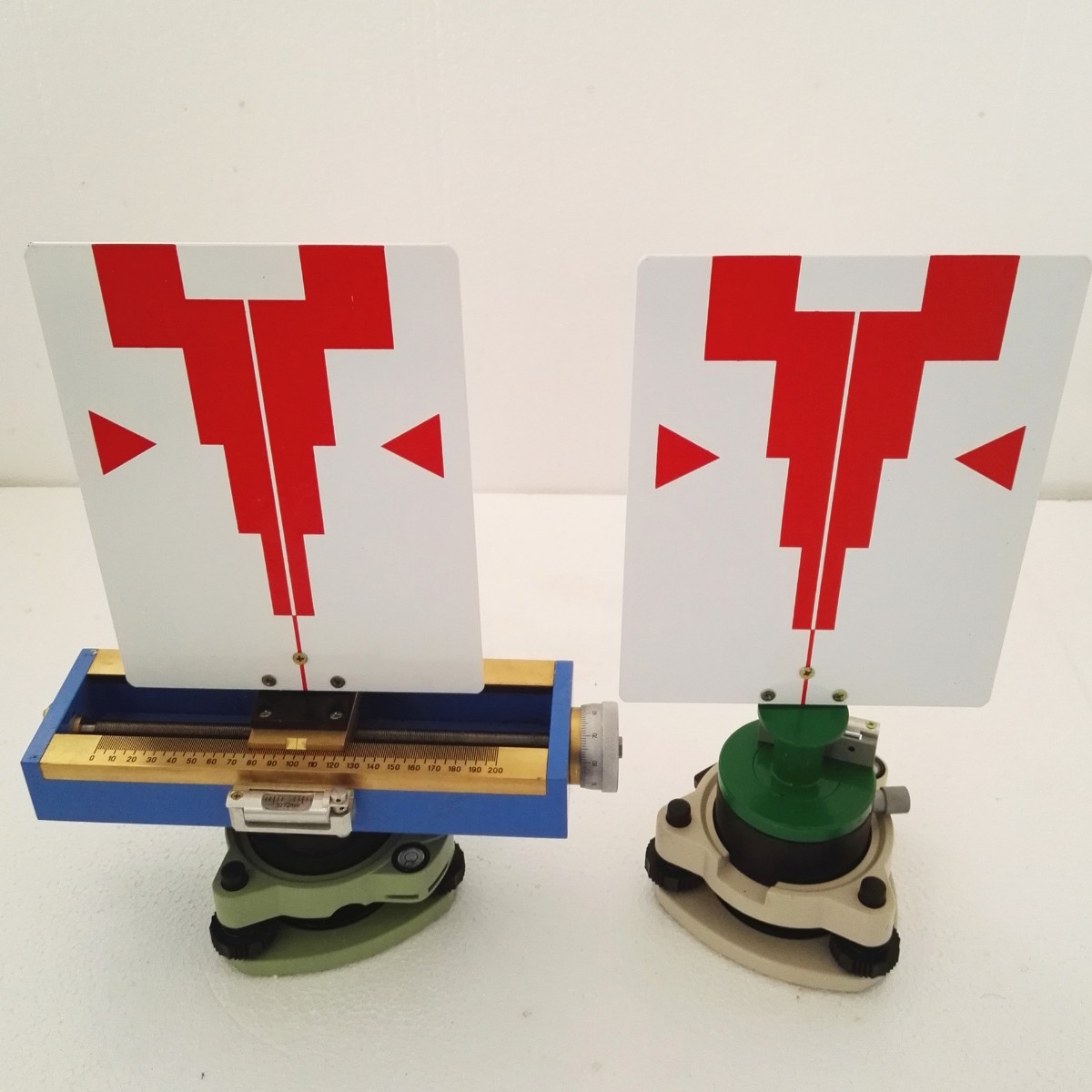

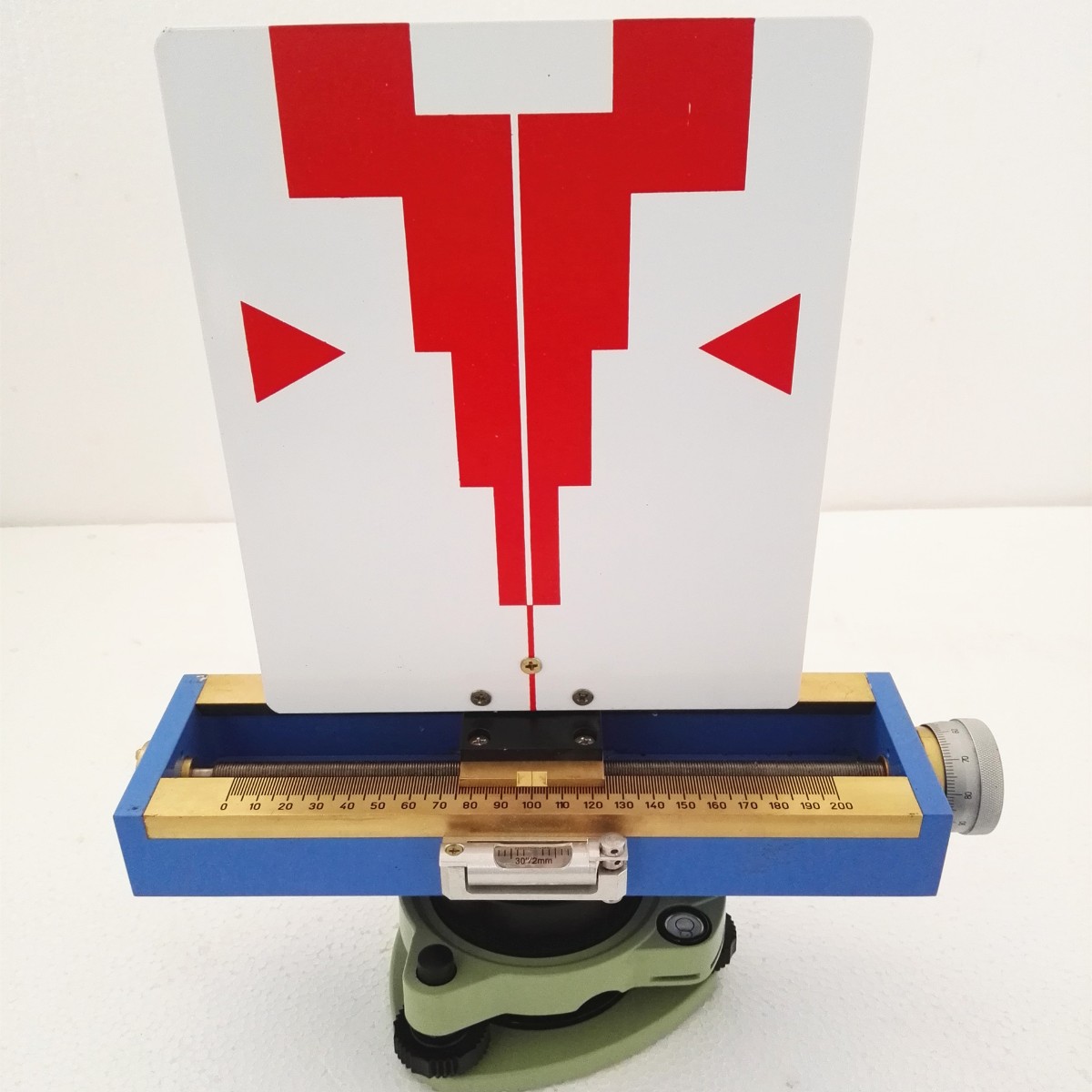

M-400A1型活動覘標，是水工建筑物，橋梁、碼頭、礦山和滑坡等水平位移觀測常用的儀器，采用經緯與活動覘標觀測，可以直接測量水平移值。該覘標采用游檣讀數，活動范圍寬，照準目標清晰，是較理想的活動覘標。

二、主要技術規(guī)格

1、游標讀數：0.02毫米；

2、覘標移動范圍：從0至100毫米；

3、圓水準器角值：8′/2毫米；

4、長水準器角值：1′/2毫米；

5、覘標外型尺寸：

   覘標高度200毫米，寬140毫米；

6、重量：7.0kg（含木箱）；

7、零位差：

三、操作要點

活動覘標操作較為簡單，例如在大壩水平位移觀測中，一般是在壩的左右兩岸分別設立工作基點，在壩頂設立若干位移點，經緯儀安置在壩端工作基點上，觀測時首先照準固定覘標，固定度盤，然后瞄準活動覘標，由觀測者指揮活動覘標操作者，移動照準牌，將圖案中心移于視線中心重合，然后讀分劃尺和游標上的讀數。（毫米以上從分劃尺上讀取，毫米以下從游標尺與分劃尺對應的線讀?。?/p>

四、活動覘標圓水準器、長水準器和照準牌的檢查與校正

活動覘標出廠前雖作了檢查和校正，但在長途運輸和使用中，水準器與照準牌可能發(fā)生變動，因此應經常進行檢查與校正，方可獲得較好的觀測成果。

1、關于照準牌水準管軸應垂直于豎軸的檢驗和校正。

檢驗：先粗略整平儀器，然后轉動照準牌使用照準牌水準管平行于一對腳螺旋的聯(lián)線，并轉動該對螺旋使水準管的氣泡居中，然后將照準牌旋轉180o，此時水準管也轉動了180o，若氣泡偏離中央，表明水準管軸不垂直于豎軸，需要校正。

校正：用腳螺旋調節(jié)氣泡偏離的一半，另一半用水準管校正螺旋校正之。該項檢校應反復進行，直到照準牌轉到任何位置，氣泡應居中為止（不超過1格）。

2、關于圓水準器的驗校

方法是將長水準器整置平后，然后觀察圓水準器是否居中？如不居中可用圓水準下部校正螺絲進行校正。

3、照準牌的校正，可在相距30米兩經緯儀腳架上，分別安置經緯儀與活動覘標，整置平，用望遠鏡縱絲照準覘標中心線，觀察覘標中心線是否豎直？如不豎直，可松開照準牌固定螺絲，將照準牌中心線調整豎直，并將中心線移動到首次測定的零位上，然后固定螺絲。

五、活動覘標零位的測定

     活動覘標零位差的測定，一般是在檢校結束后接著進行，方法是：令經緯儀首先測定活動覘標底座圓柱體左右兩邊緣角值，取其中數，然后將度盤讀數微動至角值中數處，并固定，再將照準覘標中心移動至與視線中心線重合，然后讀取分劃尺與游標上的讀數，如此反復三次，取中數，即為覘標零位。

六、活動覘標讀數方法簡介

我公司生產的M-400A1型、M-400C1型活動覘標讀數尺由主尺和游標構成。主尺的小分劃格值為1毫米，游標的大注記也是1毫米；游標共有50格，因而每一格代表0.02毫米。上述兩種型號的活動覘標可直讀至0.02毫米，毫米以上的整數在主尺上讀，小于毫米的部分在游標上讀。

讀數的方法是：

（1）根據游標指標線（即零分劃線）所指的主尺位置讀出主尺上的整分劃值。

（2）找出游標分劃線與主尺分劃線的重合處。

（3）主尺讀數加游標讀數，即為整個讀數。

七、活動覘標維護和保管

1、活動覘標為一精密儀器，必須注意保護，以免影響量測精度。如對覘標尚不熟悉，請你仔細閱讀說明書，并逐一弄清各部分結構，然后進行操作。

2、手輪旋轉如不靈活或傳動過緊，應檢查原因。如傳動軸間隙過大或過緊，可將手輪止動螺絲松開，調試合適后再固定。

3、覘標使用完畢時，應將各部分擦干凈，罩上塑料套，裝入箱內。
