HY.JD02型4G無線上傳報警雨量計

HY.JD02型4G無線上傳報警雨量計簡介

濰坊金水華禹信息科技有限公司生產的HY.JD02型4G無線上傳報警雨量計，可用于氣象站、水文站、農林等有關部門，用來測量降水量，降水強度，降水時間等。

本儀器符合下列技術規范和標準：SL61-94《水文自動測報系統規范》；GB11831-2002《水文測報裝置遙測雨量計》；GB11832-2002《翻斗式雨量計》；《參考JB/T9329-1999《儀器儀表運輸，運輸貯存基本環境條件及實驗方法》。

一、雨量傳感器功能及特點：

結構設計合理，承水斗，外殼采用不銹鋼結構，具有美觀大方，耐腐蝕性。

使用進口干簧管，測量精度高，穩定性好

翻動部位是不銹鋼軸與精密寶石軸承配合，不僅能翻斗翻動靈敏度高，工作穩定可靠，并且耐磨損,壽命長。精密加工，確保整個翻斗系統精度高。

底盤內部設有水平泡，可以通過底角調整達到水平。

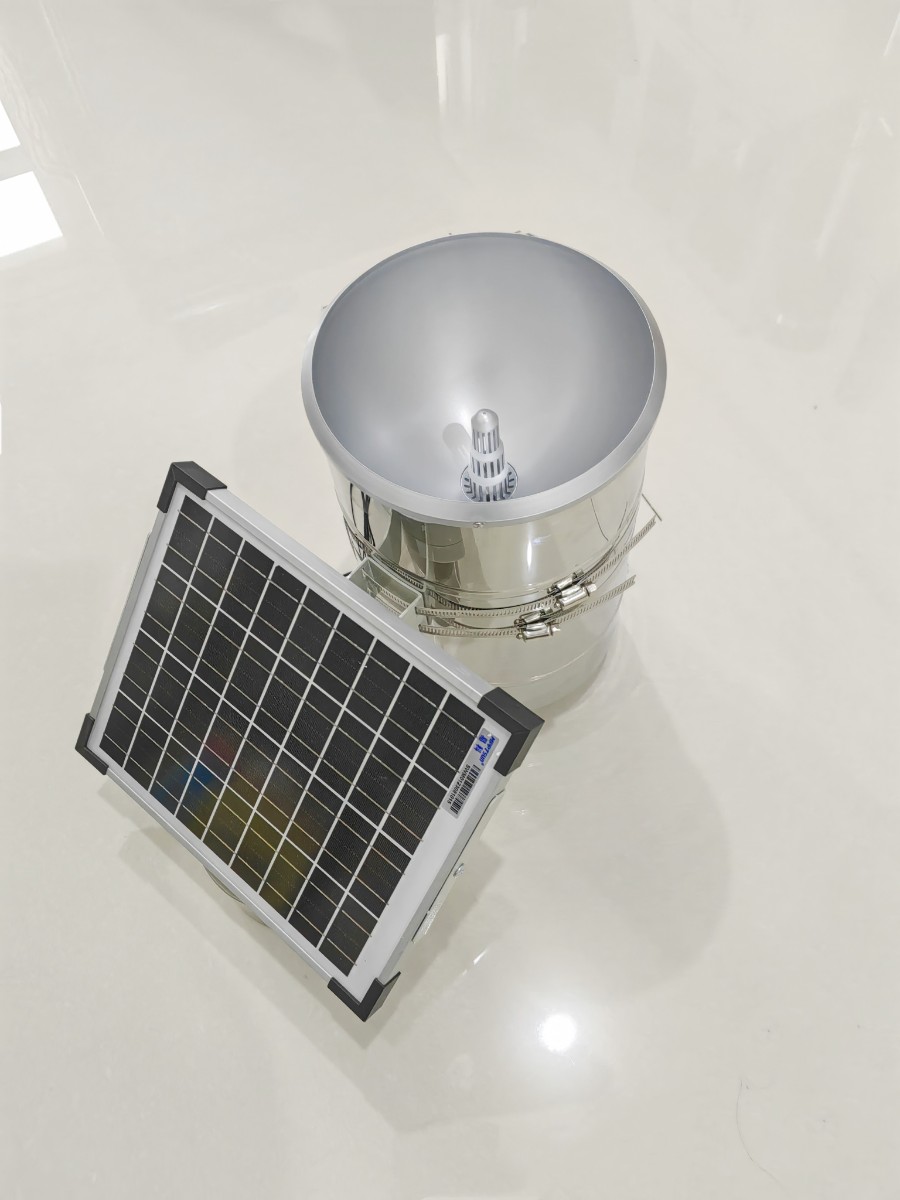

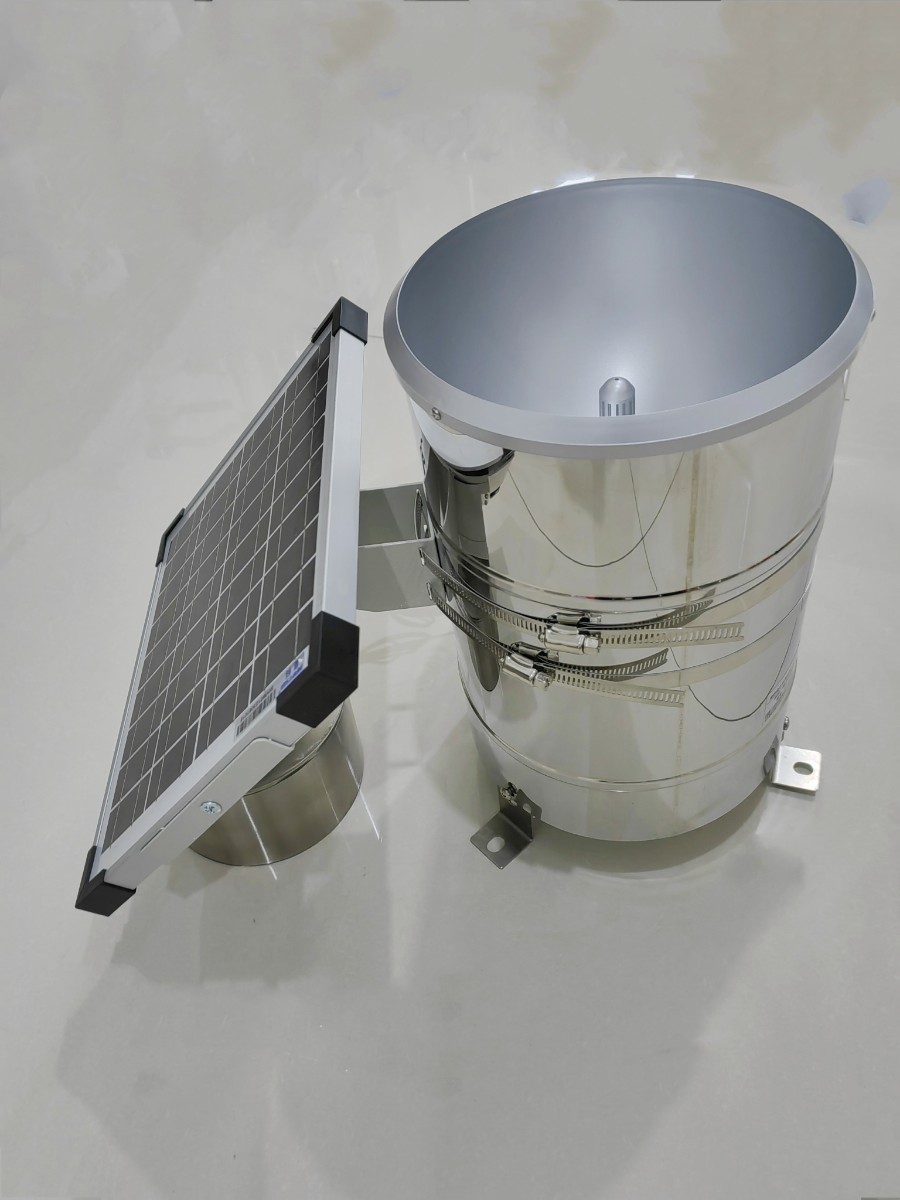

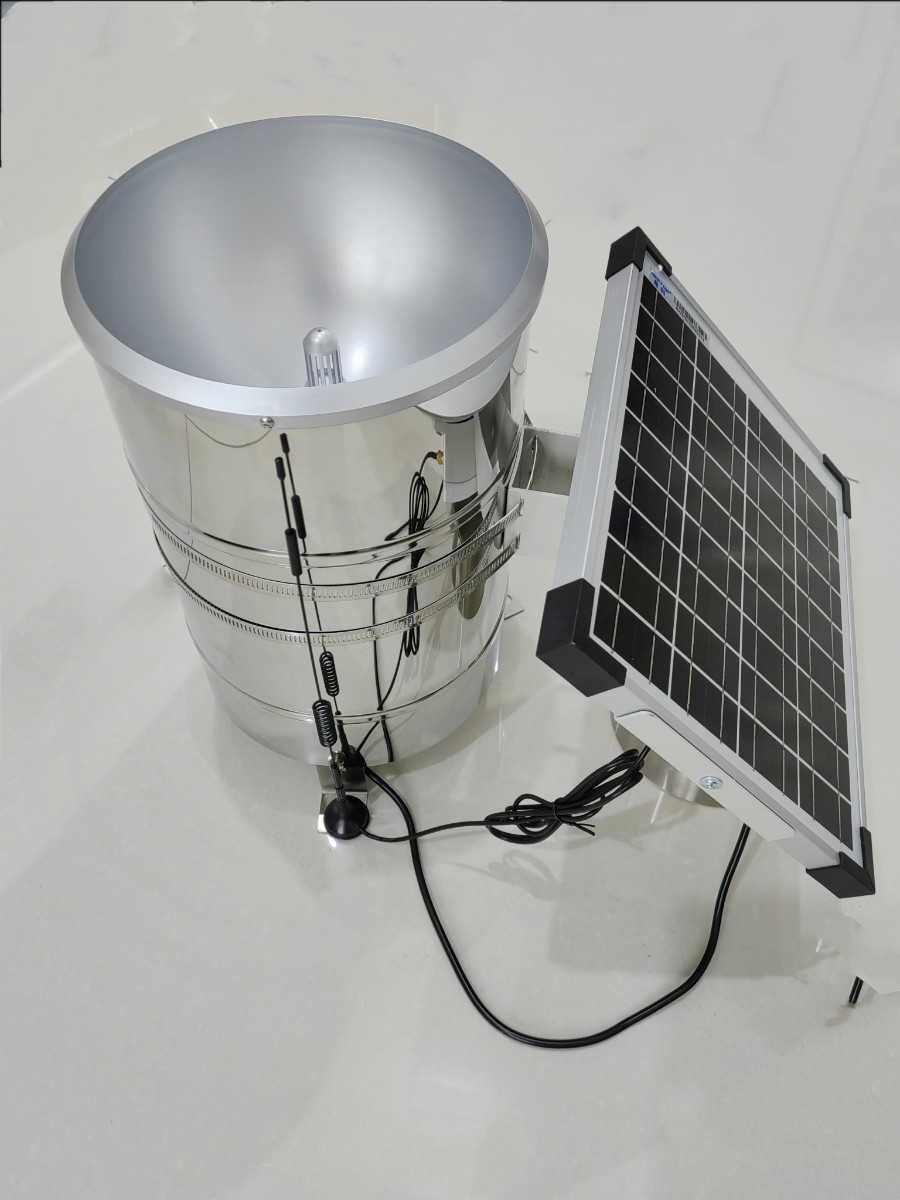

二、組成：翻斗雨量計、蓄電池、太陽能板、4G傳輸模塊、天線等硬件組成。

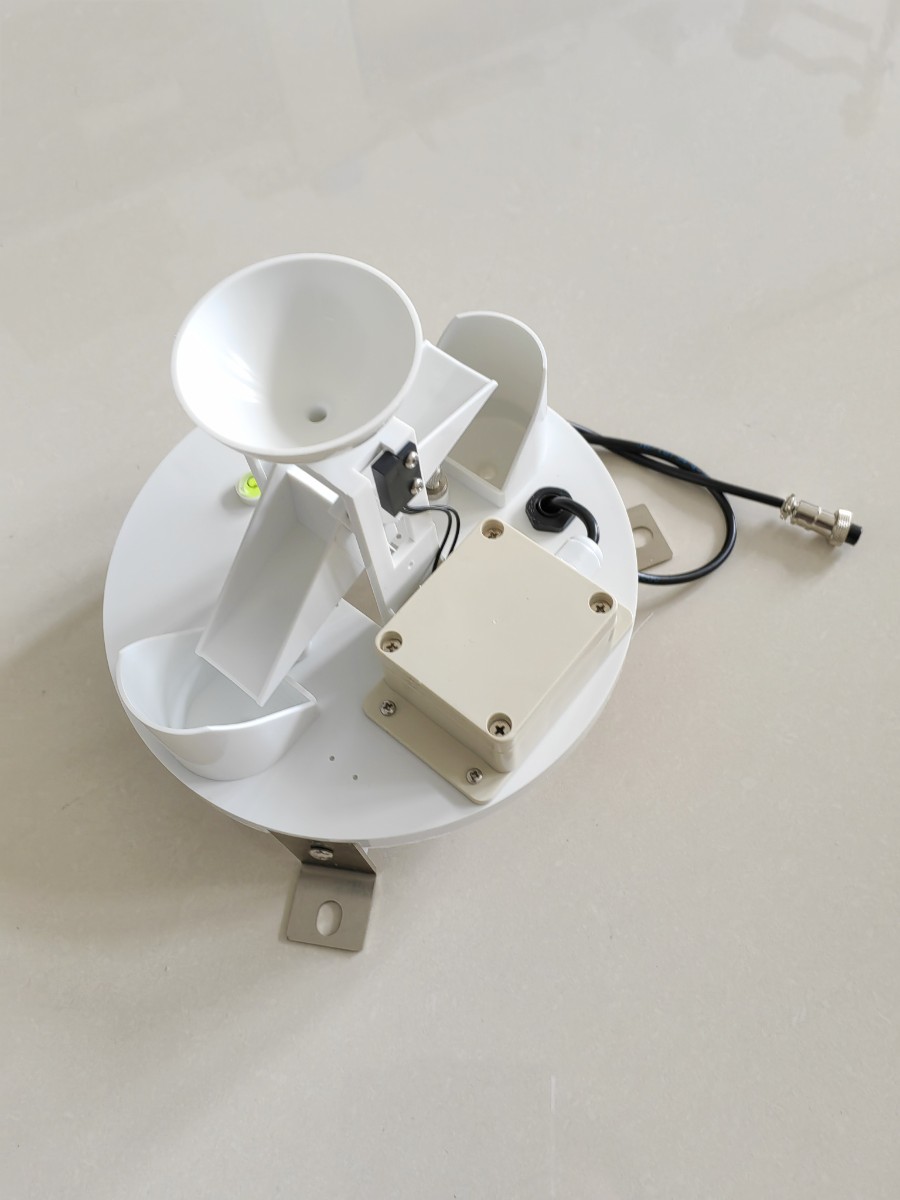

翻斗雨量計將承水桶口收集雨水經過翻斗設定值時使其翻轉，如此反復交替形成接水、翻轉過程，隨著翻斗的翻轉，輸出一個脈沖信號，表示0.2mm降水量，通過信號電纜輸出給二次儀表，實現降水遙控測量。4G傳輸模塊實時采集翻斗雨量計的計數，上傳云平臺，用戶可以根據賬號密碼查詢自己的雨量站的實時及報警降雨量值。

三、主要技術指標：

盛水口直徑：200mm

測量降水強度：≤ 4mm/min ，（8mm/min可用）

分辨力：0.1mm；0.2mm；0.5mm；（可選）

誤差：±4%（室內靜態測試，強度為2mm/min）

輸出信號：（干式舌簧管）脈沖信號

工作溫度：0-50℃

儲存溫度：-10℃-50℃

485信號輸出時，供電電壓：5-24V

電流信號輸出時，

供電電壓：9-24V

量程：0-100mm

信號：4-20mA

超過1個小時無雨電流歸4mA

太陽能板：

功率：≦10W

電壓：≦18.18

電流：≦0.55A

開路電壓：≦22.32

短路電流：0.58A

功率公差：±5%

外觀尺寸：290*240*17mm

重量：0.9kg

內置電池：

電池容量：6000mAh

額定電壓：11.1V

充電電流：≦0.5C

充電電壓：12.6V

四、數據查看：

4.1手機端

手機掃碼關注：打開手機微信掃一掃右邊的二維碼，關注公眾號：“環境AT物聯”，用戶中心-用戶綁定-輸入銘牌上的賬號和密碼就可以了，進入監控中心可以。

4.2 PC網頁說明

網站登錄界面，輸入賬號密碼，點擊登錄即可進入。

顯示的當前設備實時數據，該數據會根據設備設定的時間間隔進行自動更新。

點擊某個參數后面的“實時曲線”“歷史查詢”可以查看實時數據曲線圖和歷史數據

上半部分顯示當前參數狀態和歷史數據，點擊數據統計可以查看蕞大值、蕞小值、平均值、累計值和差值。

點擊日期可以進入日歷，選擇要查看的數據的時間范圍，選擇好時間范圍后點擊確定，然后再點擊日期后方放大鏡圖標，需要查看的時間段內的數據就會顯示出來。

點擊“導出”可以將歷史數據下載到本地保存。

下半部分顯示的是歷史曲線圖，也可以通過相同操作來查看時間段范圍的數據曲線圖。
